Darwin Vision Library®画像処理ライブラリ

エイチエスティ・ビジョンの
独自のノウハウを集約した画像処理ライブラリ

ダーウィン ビジョン ライブラリは、
マシンビジョンアプリケーションを構築するために必要な高性能ツールを提供する画像処理ライブラリです。
画像処理専業メーカーである弊社が独自のノウハウを集約し開発しました。
幾何学形状サーチ、正規化相関サーチ、キャリパ、ブロブ解析などの各種画像処理ツールの他、
位置決め、検査アプリケーションに最適な弊社独自の画像処理ツールをご提供します。

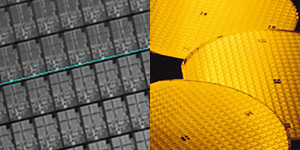

半導体業界

  • 高精度位置決め
  • ウェーハ外観検査
  • ID読み取り

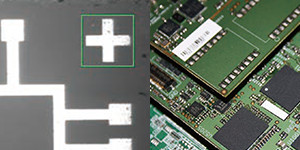

エレクトロニクス業界

  • 高精度位置決め
  • 電子部品外観検査・寸法検査
  • はんだ検査

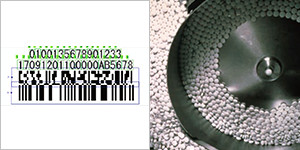

医薬品業界

  • GS-1DataBarコード読取・検証
  • 印刷ラベル検査
  • 錠剤外観検査

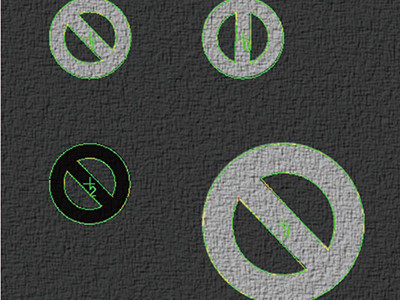

X-Match®

幾何学形状サーチツール「X-Match®」は、幾何学形状データをモデルとし、他の画像内部で幾何学形状が一致する位置を探索し、その配置情報を出力します。

高精度かつ高速

全画素値を計算に用いる正規化相関サーチとは違い、輪郭位置の情報によりマッチングを行うため、高速でしかも高精度なアライメントを実現します。

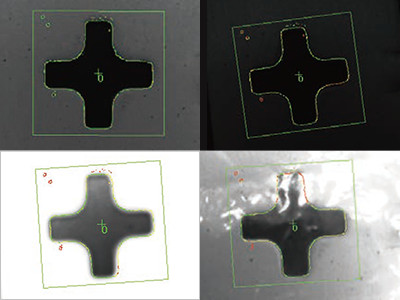

ロバストな認識性能

対象物の輪郭を用いるため、ノイズやシェーディングなど明るさの不規則な変化に対しても安定した検出を行うことができます。

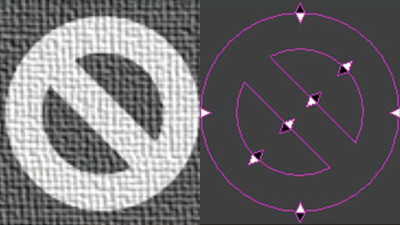

画像モデルと人工モデルに対応

実際の画像からモデル登録する他、図形要素から作成した人工モデルを登録することができます。

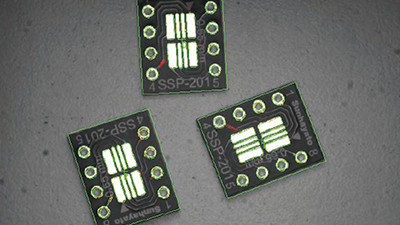

多様なサーチ検出条件

回転やスケールの自由度を持った柔軟な探索が可能です。

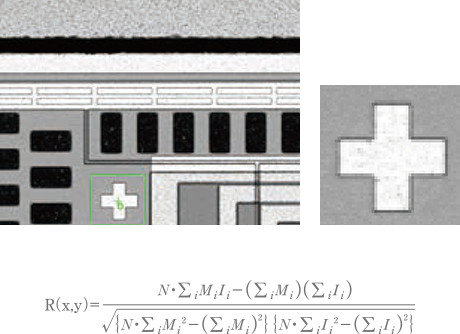

正規化相関サーチ

正規化相関サーチは、予め登録したモデル画像を、他の画像の内部で探索し、その配置情報を出力するためのツールです。モデル画像と対象画像の画素値配列の類似度について正規化相関を用いて評価します。

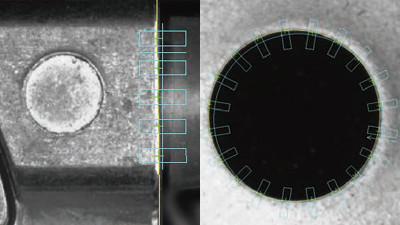

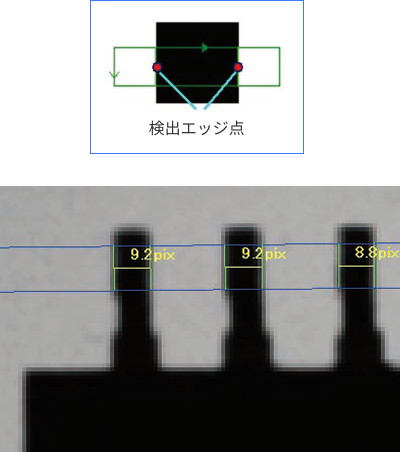

キャリパ

指定された領域と方向で画像プロジェクションを行い、複数のエッジを検出します。検出されたエッジの位置やエッジのペアとなる対象物の幅を高い精度で高速に測定することができます。検出される複数のエッジからは、その特徴を解析して、目的に合わせた条件で選択することが可能です。

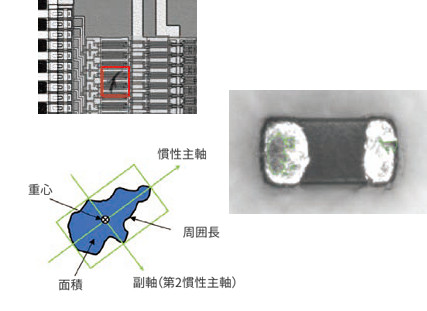

ブロブ解析

ブロブツールは、グレースケール画像内のブロブ(白または黒画素のかたまり)を自動的に抽出し、その形状に関する種々の計測値を計算します。計測値には、面積、重心、周囲長、慣性二次モーメント等のブロブ個別の特徴の他、ブロブ間の含有関係(トポロジー)が含まれます。

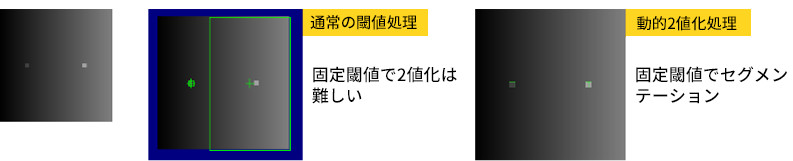

動的閾値機能

画像にシェーディングがある場合でも、閾値を動的に変化させるため、安定した二値化結果を得ることができます。

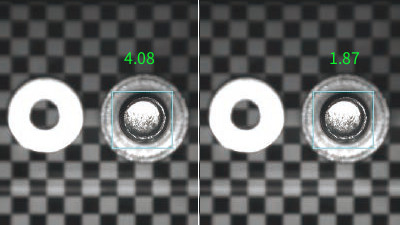

イメージシャープネス

画像の鮮鋭度を数値レベルで出力します。検出する領域や周波数帯域を指定することによって、対象物の特徴的な状態を際立たせることができます。応答が速く、様々な装置のフォーカス調整などに応用されます。

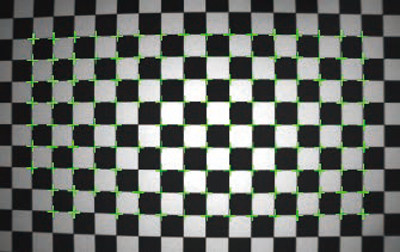

キャリブレーション

カメラの光学特性や被写体平面との位置関係などによって画像に非線形な空間的歪みが表れる場合に、補正を行う手段を提供します。キャリブレーションプレートにチェッカーボードを利用すれば、歪み特性を画像から直接計算することができます。

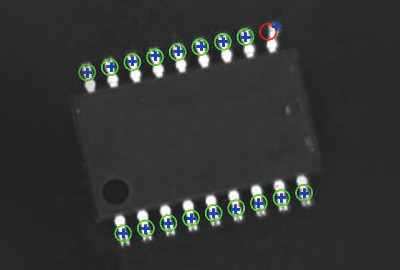

ポイントマッチ

与えられた座標点列に対して、予め登録したモデル点列をマッチングするツールです。回転やスケール、重み付け等自由度の高い設定項目により、柔軟なマッチングを行うことができます。

幾何学図形フィッティング

与えられた座標点列を直線や円等の幾何学図形で近似するフィッティング計算のための基本ツールです。画像から抽出した座標点に対して適用することで、測定や位置決めを初め、様々な用途に用いることができます。
