画像入力ボード HST Pleiad CL4eカメラリンク用画像入力ボード

4台のカメラリンクカメラを接続し、
高速に安定した画像取り込みを実現する画像入力ボードです。

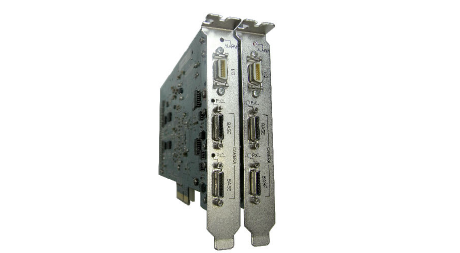

画像入力ボード HST Pleiad CL4e

画像入力ボード HST Pleiad CL4eの特長

独立した
4チャンネル同時取込み

Base Configuration4台のカメラから独立した4チャンネル入力で、非同期同時取り込みが可能です。

PCI Express(x4)
バス対応

PCI Express(x4)バス対応により、高解像度の画像を高速に転送することが可能です。

高速画像転送と
メモリアクセス

独立した4チャンネルのダイレクトメモリアクセス(DMA)、パイプライン処理、及びオンボードFIFOメモリの搭載により、画像取り込み処理と転送処理の並列動作を行い、ビジョンアプリケーションに最適な高速画像転送が行えます。

カメラ対応

エリアスキャンおよびラインスキャンカメラ、カラーおよびモノクロカメラをサポート。

PoCL
(Power Over Camera Link)
に対応



ピクセルクロック
最大85MHzまで対応



対応カメラメーカー

オムロンセンテック、ソニー、東芝テリー、日立国際電気、CISなど

対応画像処理ソフトウエア

弊社独自開発のDarwin Vision Library®に対応しています。

HST Pleiad CL4e
概 要
  • 独立した4チャンネル入力で非同期同時取り込み
  • Camera Link(Bace)を使用した高速デジタル画像取り込み。
    エリアスキャンおよびラインスキャンカメラ、
    カラーおよびモノクロカメラをサポート
物理仕様
  • メイン基板とサブ基板の2枚構成
  • x4 Standard height
  • Half length card(111.15mm × 167.65mm)
  • SDRミニコネクタ×4
メモリ
  • 512MB FIFO
ビデオ入力
  • 4台のBase Configurationカメラリンクカメラを1入力につき
    最大85MHzでサポート
PCメモリ
アクセス
  • 独立したDMAチャネル×4
  • 画像取り込みと並行した、
    PCメモリへのダイレクトメモリアクセス(DMA)
パラレルI/O
  • 汎用I/O×16
  • トリガライン4本、ストロボライン4本
  • 24ビット位置係数カウンタ、エンコーダ
